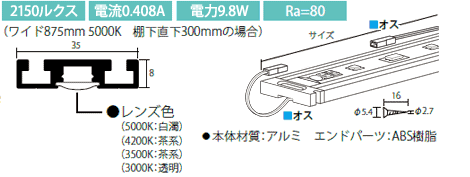

灯具本体の両サイドより、ビスで木棚に直付けする事が可能です。
また、わずか8mmの薄いボディなので、棚下空間をより有効に活用できすっきりとした美観になります。
寸法など製品の詳細情報(仕様書)をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
ブルーライトカットレンズをご利用いただけます。詳しくはこちらをご覧ください。
基板サイズ
別注サイズ品番
灯具本体端部から基板までの距離(アキ
寸法)は下記のように計算してください。
A.サイズ (mm) |
アル シルバー |
ホワイト | ブラック | 基板数 | B.基板 サイズ (mm) |
電流 (A) |
電力 (W) |
連結可能灯数(1電源につき) | |||
---|---|---|---|---|---|---|---|---|---|---|---|
LU-AD-JC LU-AD-CT |
連結時電力 (W) |
LU-ADS | 連結時電力 (W) |
||||||||
200〜334 | ¥4,350 | ¥4,800 | ¥4,800 | S×1 | 135 | 0.068 | 1.63 | 14灯 | 22.8 | 6灯 | 9.8 |
335〜469 | ¥5,400 | ¥6,000 | ¥6,000 | L×1 | 270 | 0.136 | 3.26 | 7灯 | 22.8 | 3灯 | 9.8 |
470〜604 | ¥8,000 | ¥8,750 | ¥8,750 | L×1 S×1 | 405 | 0.204 | 4.89 | 4灯 | 19.6 | 2灯 | 9.8 |
605〜739 | ¥9,350 | ¥10,250 | ¥10,250 | L×2 | 540 | 0.272 | 6.52 | 3灯 | 19.6 | 1灯 | 6.5 |
740〜874 | ¥11,900 | ¥13,100 | ¥13,100 | L×2 S×1 | 675 | 0.340 | 8.16 | 2灯 | 16.3 | 1灯 | 8.2 |
875〜1009 | ¥13,200 | ¥14,550 | ¥14,550 | L×3 | 810 | 0.408 | 9.79 | 2灯 | 19.6 | 1灯 | 9.8 |
1010〜1144 | ¥15,800 | ¥17,400 | ¥17,400 | L×3 S×1 | 945 | 0.476 | 11.42 | 2灯 | 22.8 | × | × |
1145〜1279 | ¥17,150 | ¥18,850 | ¥18,850 | L×4 | 1080 | 0.544 | 13.05 | 1灯 | 13.1 | × | × |
1280〜1414 | ¥19,700 | ¥21,700 | ¥21,700 | L×4 S×1 | 1215 | 0.612 | 14.68 | 1灯 | 14.7 | × | × |
1415〜1500 | ¥21,000 | ¥23,150 | ¥23,150 | L×5 | 1350 | 0.680 | 16.32 | 1灯 | 16.3 | × | × |
切断別寸費込み価格(1本〜20本約2日後出荷) 青字=要納期 ×:アダプタ容量オーバーのため、使用不可
LU-SWCなど、その他電源ご使用の場合はこちら参照
1501〜3000のサイズも承ります。ご希望の場合はお問い合わせください。

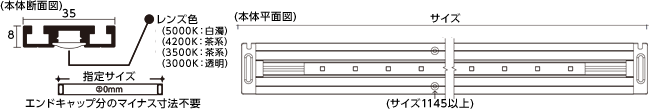

エンドパーツとカット寸法
ウッドマウントのエンドパーツは不要です。
(エンドパーツは標準装備されています。)
-

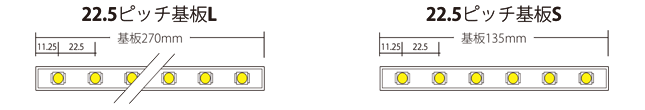

・サイズにより、270mmのL基板と135mmのS基板の2種類を使います。
・指定サイズによって基板の種類は決まります。基板の種類はお選びいただけません。
・2種類の基板の併用によるサイズ指定はできません。
・連結可能灯数は必ずお守りください。故障・火災の原因になります。
・本体カラーの色替えも承ります。納期についてはこちらをご参照ください。
・光の色温度合わせができるレンズも各種ございます。対応についてはお問い合わせください(特注品扱いになります)。

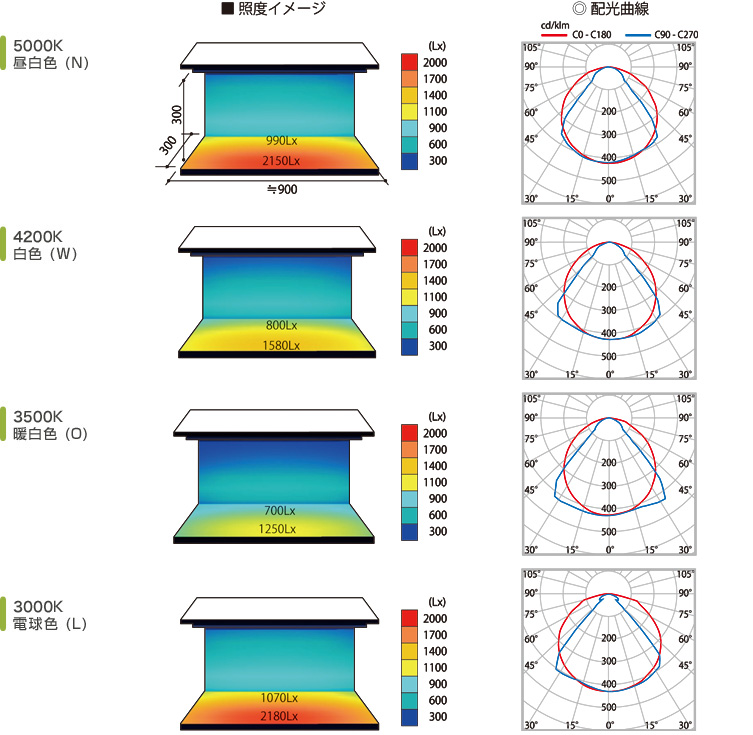

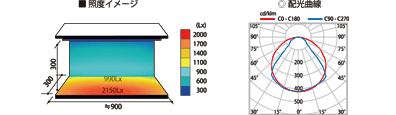

ウッドマウント データ
ワイド896mm 棚下直下300mm の場合
5000K昼白色(N)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 875 |
◎ | 発光効率(lm/W) | 89 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 2150 |
4200K白色(W)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 635 |
◎ | 発光効率(lm/W) | 64 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 1580 |
3500K温白色(O)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 505 |
◎ | 発光効率(lm/W) | 51 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 1250 |
3000K電球色(L)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 835 |
◎ | 発光効率(lm/W) | 85 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 2180 |
◎:(地独) 大阪市立工業研究所での実測データ(大工研報第1095〜1097・1087号)を基に作成
■:LED メーカー仕様書データ ◇:当社実測データ
個体差がありますので数値を必ずしも保証するものではございません
発注方法についてはこちらをご覧ください。
