テンションベースを使って天地でつっぱる(天地固定)
- 後付け設置が簡単に行なえる天地固定
- 水平方向への設置不可
- コードを下穴へ通す設置(アンダーケーブル)と、コードを横から出す設置(サイドケーブル)の2種類あります。
それぞれ使用するパーツが異なります
-

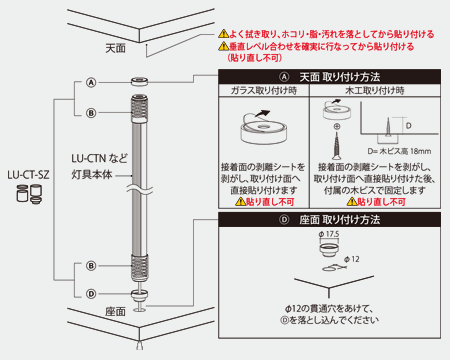

垂直レベル合わせを行ない、座金を取り付けます。
・(A)パーツの剥離シートを剥がし天面に直接貼り付けてください。
・天面が木工の場合、(A)パーツを貼り付けたあと、付属の木ビスで固定します。
座面にφ12 の貫通穴をあけ、(D)パーツを落とし込みます。ガラス面の場合、剥がれ・脱落の原因となりますので、取り付け面をよく拭き取り、ホコリ・脂・汚れを落としてから貼り付けてください。
貼り直しができませんので、垂直レベル合わせを確実に行ない、位置決めをしてから貼り付けてください。
灯具本体両端に(B)パーツを取り付け、灯具本体の配線コードを下穴に通し、灯具本体を下図のように設置します。
1.コードを下穴に通す設置
-
垂直レベル合わせを行ない、座金を取り付けます。
(A)パーツの剥離シートを剥がし天面に直接貼り付けてください。
天面が木工の場合、(A)パーツを貼り付けたあと、付属の木ビスで固定します。ガラス面の場合、剥がれ・脱落の原因となりますので、取り付け面をよく拭き取り、ホコリ・脂・汚れを落としてから貼り付けてください。
貼り直しができませんので、垂直レベル合わせを確実に行ない、位置決めをしてから貼り付けてください。
灯具本体両端に(B)・(C)パーツを取り付けます。
欠き取りのある方(C)がコード側になります。
灯具本体の配線コードを(C)パーツの横穴から通し、灯具本体を下図のように設置します。
2.コードを横から出す設置

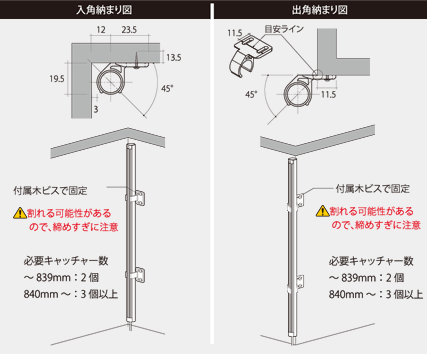

キャッチャーを使って設置する(キャッチャー設置)
- 場所を選ばず後付け設置が可能
-
天面・座面のない入角や出角などに取り付けたい場合、キャッチャーを使って設置することができます。
(水平方向への設置も可能です。)テンションベース(LU-CT-SZまたはLU-CT-YZ)は不要です。
-
φ15 用クリアキャッチャー(LU-15CC)を本体に取り付けます。
・必要個数(安全のため最低2個は必要です)〜839mm:2個
840mm〜:3個以上
付属の木ビスで、入角または出角などに固定します。

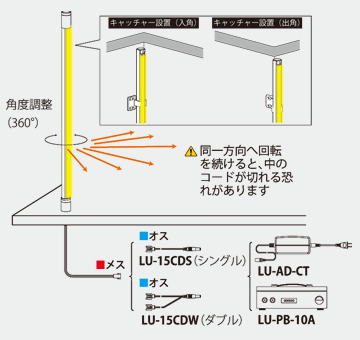

配線と調整
-
配線し、灯具の点灯を確認後、対象物に合わせて灯具を回転して照射角度を調整してください。
接続可能灯数の制限があります
- 300〜1109mm=2灯まで
- 1110〜1712mm=1灯まで
- 300〜1109mm=1ジャック2灯まで
- 1110〜1712mm=1ジャック1灯まで
- (1ジャック最大1A)
隣りのアダプタと100mm以上の間隔をとり、空気の通りを確保してください。火災や故障の原因になります。
-
正しく接続してください
灯具本体への入力電圧はDC24Vです。表示された当社指定の電源、電圧以外では使用しないでください。
間違った電源に接続した場合、灯具本体または電源が壊れる恐れがあります。
接続可能灯数は規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
製品特性上、灯具全長によって若干のたわみ(5〜10mm程度)が生じます。
