一棚分に必要なパーツを一括オーダー可能な「バリューセット」。店舗での展開頻度の高い3パターンをご用意いたしました。ブラケットのサイズ指定はもちろん従来通り灯具の1mm単位でのサイズ指定にも対応できます。灯具本体に取付ける各パーツやJホルダーもセット済でお届けします。
寸法など製品の詳細情報(仕様書)をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。

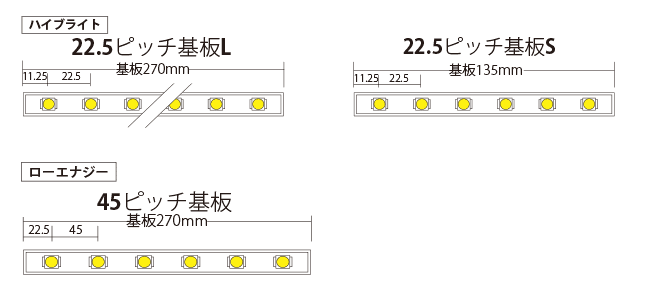

基板サイズ・ピッチ

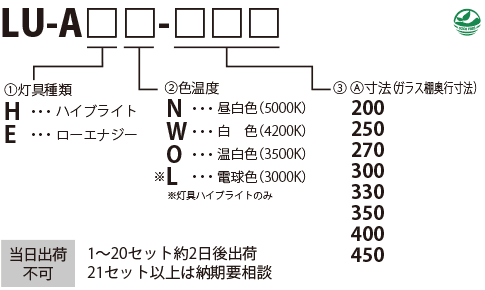

既製サイズ品番
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ(〜842まで) | ||||
---|---|---|---|---|---|---|---|
〜302 | 〜437 | 〜572 | 〜707 | 〜842 | |||
0.068A (16.32W) |
0.136A (3.264W) |
0.272A (6.528W) |
0.272A (6.528W) |
0.340A (8.160W) |
|||
LU-AH□-200 | 200mm | 195mm | \6,600 | \7,050 | \10,050 | \10,900 | \13,850 |
LU-AH□-250 | 250mm | 215mm | \6,600 | \7,050 | \10,050 | \10,900 | \13,850 |
LU-AH□-270 | 270mm | 265mm | \6,650 | \7,100 | \10,100 | \10,950 | \13,900 |
LU-AH□-300 | 300mm | 285mm | \6,750 | \7,200 | \10,200 | \11,050 | \14,000 |
LU-AH□-330 | 330mm | 315mm | \6,750 | \7,200 | \10,200 | \11,050 | \14,000 |
LU-AH□-350 | 350mm | 345mm | \6,800 | \7,250 | \10,250 | \11,100 | \14,050 |
LU-AH□-400 | 400mm | 365mm | \6,850 | \7,300 | \10,300 | \11,150 | \14,100 |
LU-AH□-450 | 450mm | 415mm | \7,200 | \7,650 | \10,650 | \11,500 | \14,450 |
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ(〜977以降) | ||||
---|---|---|---|---|---|---|---|
〜977 | 〜1112 | 〜1247 | 〜1382 | 〜1503 | |||
0.408A (9.792W) |
0.476A (11.424W) |
0.544A (13.056W) |
0.612A (14.688W) |
0.680A (16.320W) |
|||
LU-AH□-200 | 200mm | 195mm | \14,700 | \17,700 | \18,550 | \21,550 | \22,350 |
LU-AH□-250 | 250mm | 215mm | \14,700 | \17,700 | \18,550 | \21,550 | \22,350 |
LU-AH□-270 | 270mm | 265mm | \14,750 | \17,750 | \18,600 | \21,600 | \22,400 |
LU-AH□-300 | 300mm | 285mm | \14,850 | \17,850 | \18,700 | \21,700 | \22,500 |
LU-AH□-330 | 330mm | 315mm | \14,850 | \17,850 | \18,700 | \21,700 | \22,500 |
LU-AH□-350 | 350mm | 345mm | \14,900 | \17,900 | \18,750 | \21,750 | \22,550 |
LU-AH□-400 | 400mm | 365mm | \14,950 | \17,950 | \18,800 | \21,800 | \22,600 |
LU-AH□-450 | 450mm | 415mm | \15,300 | \18,300 | \19,150 | \22,150 | \22,950 |
A.寸法200〜400はR-120GHS・450はR-121GHSを使用
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ | ||||
---|---|---|---|---|---|---|---|
〜582 | 〜852 | 〜1122 | 〜1392 | 〜1503 | |||
0.080A (1.950W) |
0.160A (3.840W) |
0.240A (5.760W) |
0.320A (7.680W) |
0.400A (9.600W) |
|||
LU-AE□-200 | 200mm | 195mm | \5,900 | \8,800 | \11,050 | \14,000 | \17,550 |
LU-AE□-250 | 250mm | 215mm | \5,900 | \8,800 | \11,050 | \14,000 | \17,550 |
LU-AE□-270 | 270mm | 265mm | \5,950 | \8,850 | \11,100 | \14,050 | \17,600 |
LU-AE□-300 | 300mm | 285mm | \6,050 | \8,950 | \11,200 | \14,150 | \17,700 |
LU-AE□-330 | 330mm | 315mm | \6,050 | \8,950 | \11,200 | \14,150 | \17,700 |
LU-AE□-350 | 350mm | 345mm | \6,100 | \9,000 | \11,250 | \14,200 | \17,750 |
LU-AE□-400 | 400mm | 365mm | \6,150 | \9,050 | \11,300 | \14,250 | \17,800 |
LU-AE□-450 | 450mm | 415mm | \6,500 | \9,400 | \11,650 | \14,600 | \18,150 |
A.寸法200〜400はR-120GHS・450はR-121GHSを使用
灯具本体端部から基板までの距離(アキ寸法)は各灯具のページを参照してください。
ハイブライト
ローエナジー

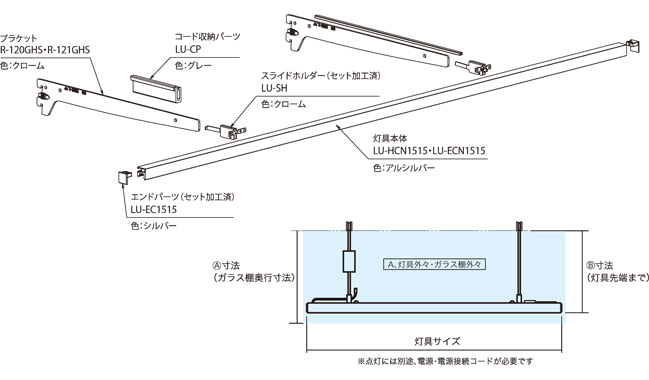

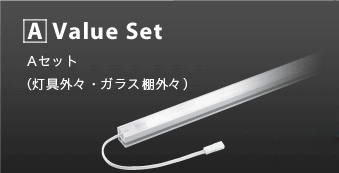

Aセット (灯具外々・ガラス棚外々) ※各パーツとも色替えは不可
取付手順
- ブラケットの取り付けピッチ調整
- 灯具本体に挿入済みのスライドホルダー(LU-SH) を任意の位置でビス固定します
※セット商品のスライドホルダー(LU-SH)・エンドキャップ(LU-EC1515)は灯具にセット加工されて出荷されます
- ブラケットに灯具を取り付ける
- セット商品のブラケットをサポートにセットし①の灯具を取り付けます
- コード収納パーツを取り付ける
- セット商品のコード収納パーツ(LU-CP)を配線側のブラケットに取り付けます
