一棚分に必要なパーツを一括オーダー可能な「バリューセット」。店舗での展開頻度の高い3パターンをご用意いたしました。ブラケットのサイズ指定はもちろん従来通り灯具の1mm単位でのサイズ指定にも対応できます。灯具本体に取付ける各パーツやJホルダーもセット済でお届けします。
寸法など製品の詳細情報(仕様書)をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
基板サイズ・ピッチ

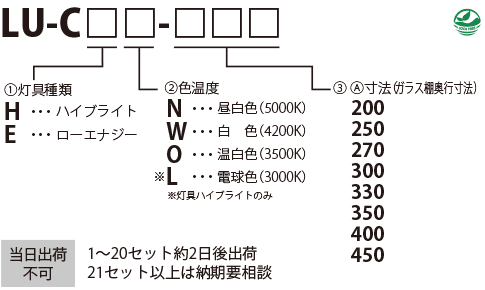

既製サイズ品番
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ(〜897まで) | ||||||
---|---|---|---|---|---|---|---|---|---|
〜303 | 〜438 | 〜573 | 〜597 | 〜708 | 〜843 | 〜897 | |||
0.068A (16.32W) |
0.136A (3.264W) |
0.204A (4.896W) |
0.272A (6.528W) |
0.272A (6.528W) |
0.340A (8.160W) |
0.408A (9.792W) |
|||
LU-CH□-200 | 200mm | 205mm | \7,050 | \7,500 | \10,050 | \11,350 | \11,400 | \14,350 | \15,200 |
LU-CH□-250 | 250mm | 255mm | \7,100 | \7,550 | \10,550 | \11,400 | \11,450 | \14,400 | \15,250 |
LU-CH□-270 | 270mm | 275mm | \7,150 | \7,600 | \10,600 | \11,450 | \11,500 | \14,450 | \15,300 |
LU-CH□-300 | 300mm | 305mm | \7,150 | \7,600 | \10,600 | \11,450 | \11,550 | \14,500 | \15,350 |
LU-CH□-330 | 330mm | 335mm | \7,250 | \7,700 | \10,700 | \11,550 | \11,600 | \14,550 | \15,400 |
LU-CH□-350 | 350mm | 355mm | \7,300 | \7,750 | \10,750 | \11,600 | \11,650 | \14,600 | \15,450 |
LU-CH□-400 | 400mm | 405mm | \7,600 | \8,050 | \11,050 | \11,900 | \12,000 | \14,950 | \15,800 |
LU-CH□-450 | 450mm | 455mm | \7,800 | \8,250 | \11,250 | \12,100 | \12,150 | \15,100 | \15,950 |
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ(〜978以降) | |||||
---|---|---|---|---|---|---|---|---|
〜978 | 〜1113 | 〜1201 | 〜1248 | 〜1383 | 〜1501 | |||
0.408A (9.792W) |
0.476A (11.424W) |
0.544A (13.056W) |
0.544A (13.056W) |
0.612A (14.688W) |
0.680A (16.320W) |
|||
LU-CH□-200 | 250mm | 255mm | \15,650 | \18,650 | \19,500 | \19,750 | \22,750 | \23,550 |
LU-CH□-250 | 250mm | 255mm | \15,750 | \18,750 | \19,600 | \19,800 | \22,800 | \23,600 |
LU-CH□-270 | 270mm | 275mm | \15,750 | \18,750 | \19,600 | \19,850 | \22,850 | \23,650 |
LU-CH□-300 | 300mm | 305mm | \15,800 | \18,800 | \19,650 | \19,900 | \22,900 | \23,700 |
LU-CH□-330 | 330mm | 335mm | \15,850 | \18,850 | \19,700 | \19,950 | \22,950 | \23,750 |
LU-CH□-350 | 350mm | 355mm | \15,900 | \18,900 | \19,750 | \20,000 | \23,000 | \23,800 |
LU-CH□-400 | 400mm | 405mm | \16,250 | \19,250 | \20,100 | \20,350 | \23,350 | \24,150 |
LU-CH□-450 | 450mm | 455mm | \16,400 | \19,400 | \20,250 | \20,500 | \23,500 | \24,300 |
A.寸法200〜350はR-110GS・400〜450はR-111GSを使用
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ | |||||||
---|---|---|---|---|---|---|---|---|---|---|
〜583 | 〜597 | 〜853 | 〜897 | 〜1123 | 〜1201 | 〜1393 | 〜1501 | |||
0.080A (1.950W) |
0.160A (3.840W) |
0.160A (3.840W) |
0.240A (5.760W) |
0.240A (5.760W) |
0.320A (7.680W) |
0.320A (7.680W) |
0.400A (9.600W) |
|||
LU-CE□-200 | 200mm | 205mm | \6,350 | \9,250 | \9,300 | \11,550 | \12,000 | \14,950 | \15,200 | \18,750 |
LU-CE□-250 | 250mm | 255mm | \6,400 | \9,300 | \9,350 | \11,600 | \12,100 | \15,050 | \15,250 | \18,800 |
LU-CE□-270 | 270mm | 275mm | \6,450 | \9,350 | \9,400 | \11,650 | \12,100 | \15,050 | \15,300 | \18,850 |
LU-CE□-300 | 300mm | 305mm | \6,450 | \9,350 | \9,450 | \11,700 | \12,150 | \15,100 | \15,350 | \18,900 |
LU-CE□-330 | 330mm | 335mm | \6,550 | \9,450 | \9,500 | \11,750 | \12,200 | \15,150 | \15,400 | \18,950 |
LU-CE□-350 | 350mm | 355mm | \6,600 | \9,500 | \9,550 | \11,800 | \12,250 | \15,200 | \15,450 | \19,000 |
LU-CE□-400 | 400mm | 405mm | \6,900 | \9,800 | \9,900 | \12,150 | \12,600 | \15,550 | \15,800 | \19,350 |
LU-CE□-450 | 450mm | 455mm | \7,100 | \10,000 | \10,050 | \12,300 | \12,750 | \15,700 | \15,950 | \19,500 |
A.寸法200〜350はR-110GS・400〜450はR-111GSを使用
灯具本体端部から基板までの距離(アキ寸法)は各灯具のページを参照してください。
ハイブライト
ローエナジー

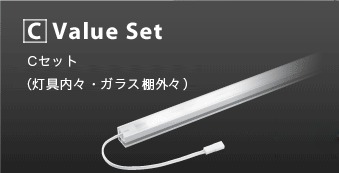

Cセット (灯具内々・ガラス棚外々) ※各パーツとも色替えは不可

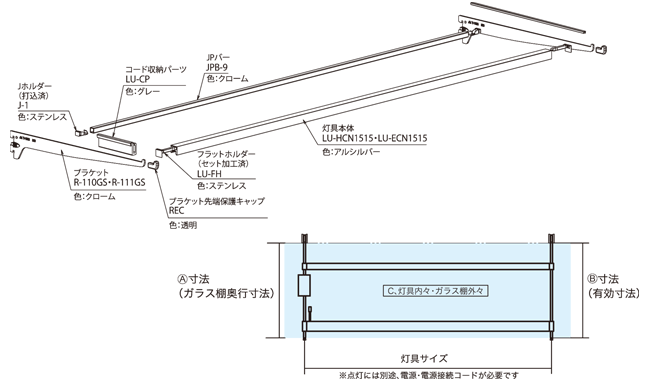

取付手順
- ブラケット先端保護キャップを取り付ける
- セット商品のブラケットをサポートにセットし、ブラケット先端にRECを取り付けます
- JPバーを取り付ける
- セット商品のJPバー(ツメ付)をブラケットに取り付けます
- 灯具を取り付ける
- 灯具本体をブラケットに取り付けます
※セット商品のフラットホルダー(LU-FH)は灯具にセット加工されて出荷されます
- コード収納パーツを取り付ける
- セット商品のコード収納パーツ(LU-CP)を配線側のブラケットに取り付けます
