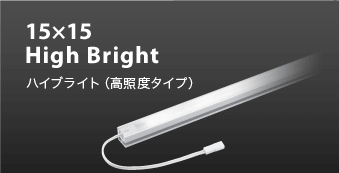

従来の照度を保ちつつ、消費電力を約20%ダウンさせる事に成功。また両サイドの光らない部分を極力少なくし発光面が長くなるように本体灯具サイズを見直しました。
寸法など製品の詳細情報(仕様書)をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
ブルーライトカットレンズをご利用いただけます。詳しくはこちらをご覧ください。

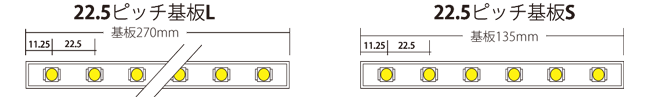

基板サイズ・ピッチ
既製サイズ品番
A.サイズ (mm) |
アル シルバー |
基板数 | B.基板 サイズ (mm) |
電流 (A) |
電力 (W) |
連結可能灯数(1電源につき) | |||
---|---|---|---|---|---|---|---|---|---|
LU-AD-JC LU-AD-CT |
連結時電力 (W) |
LU-ADS | 連結時電力 (W) |
||||||
596 | ¥8,800 | L×2 | 540 | 0.272 | 6.52 | 3灯 | 19.59 | 1灯 | 6.53 |
696 | ¥8,800 | L×2 | 540 | 0.272 | 6.52 | 3灯 | 19.59 | 1灯 | 6.53 |
896 | ¥12,600 | L×3 | 810 | 0.408 | 9.79 | 2灯 | 19.59 | 1灯 | 9.80 |
1196 | ¥16,500 | L×4 | 1080 | 0.544 | 13.1 | 1灯 | 13.10 | × | × |
×:電源容量オーバーのため、使用不可
LU-SWCなど、その他電源ご使用の場合はこちら参照
別注サイズ品番
灯具本体端部から基板までの距離(アキ
寸法)は下記のように計算してください。
A.サイズ (mm) |
アル シルバー |
ステン カラー |
基板数 | B.基板 サイズ (mm) |
電流 (A) |
電力 (W) |
連結可能灯数(1電源につき) | |||
---|---|---|---|---|---|---|---|---|---|---|
LU-AD-JC LU-AD-CT |
連結時電力 (W) |
LU-ADS | 連結時電力 (W) |
|||||||
165〜299 | ¥4,850 | ¥5,000 | S×1 | 135 | 0.068 | 1.63 | 14灯 | 22.8 | 6灯 | 9.8 |
300〜434 | ¥5,300 | ¥5,500 | L×1 | 270 | 0.136 | 3.26 | 7灯 | 22.8 | 3灯 | 9.8 |
435〜569 | ¥8,300 | ¥8,500 | L×1+S×1 | 405 | 0.204 | 4.89 | 4灯 | 19.6 | 2灯 | 9.8 |
570〜704 | ¥9,150 | ¥9,350 | L×2 | 540 | 0.272 | 6.52 | 3灯 | 19.6 | 1灯 | 6.5 |
705〜839 | ¥12,100 | ¥12,350 | L×2+S×1 | 675 | 0.340 | 8.16 | 2灯 | 16.3 | 1灯 | 8.2 |
840〜974 | ¥12,950 | ¥13,200 | L×3 | 810 | 0.408 | 9.79 | 2灯 | 19.6 | 1灯 | 9.8 |
975〜1109 | ¥15,950 | ¥16,250 | L×3+S×1 | 945 | 0.476 | 11.42 | 2灯 | 22.8 | × | × |
1110〜1244 | ¥16,800 | ¥17,050 | L×4 | 1080 | 0.544 | 13.05 | 1灯 | 13.1 | × | × |
1245〜1379 | ¥19,800 | ¥20,100 | L×4+S×1 | 1215 | 0.612 | 14.68 | 1灯 | 14.7 | × | × |
1380〜1500 | ¥20,600 | ¥20,900 | L×5 | 1350 | 0.680 | 16.32 | 1灯 | 16.3 | × | × |
切断別寸費込み価格(1本〜20本約2日後出荷 ・ ※は1本〜20本約6日後出荷) 青字=要納期
×:電源容量オーバーのため、使用不可
LU-SWCなど、その他電源ご使用の場合はこちら参照
1501〜3000のサイズも承ります。ご希望の場合はお問い合わせください。

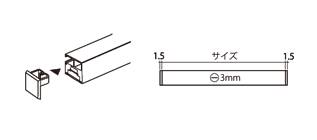

エンドパーツとカット寸法
エンドパーツはそれぞれ設置仕様により異なります。
仕様にあったパーツをお選びください。
それぞれの設置仕様により、使うエンドパーツが異なるため、灯具本体のカット寸法が異なります。
-

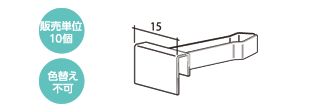

LU-FHフラットホルダー
ステンレス (1個あたり) ¥130
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、LU-FHを打ち込みして出荷いたします
-

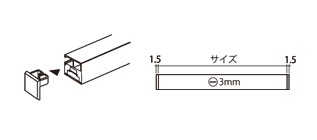

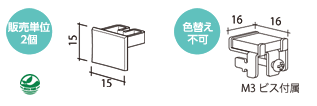

LU-EC151515×15用エンドキャップ

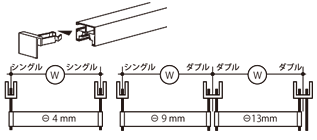

LU-SHスライドホルダー
(セット価格)シルバー Aニッケルサテン クローム Aニッケルサテン ¥150 ¥210 ¥350 ¥450 青字=要納期 青字=要納期
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、左記エンドキャップとスライドホルダーをセット加工して出荷いたします
-

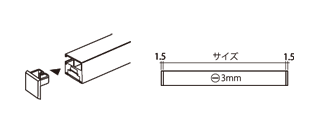

LU-EC151515×15用エンドキャップ

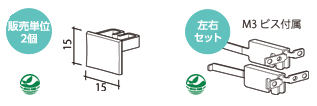

LU-MGH151515×15用マグネットホルダー
シルバー Aニッケルサテン クローム ¥150 ¥210 ¥280 青字=要納期
-
・取り付け方法はこちらをご覧ください。
※セット加工不可
-
LU-EC151515×15用エンドキャップ

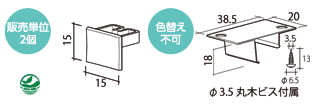

LU-WC151515×15用木棚キャッチャー
シルバー Aニッケルサテン ステンレス ¥150 ¥210 ¥200 青字=要納期
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、左記エンドキャップとキャッチャーをセット加工して出荷いたします
-
・サイズにより、38ピッチ基板と45ピッチ基板の2種類を使います。
・指定サイズによって基板の種類は決まります。基板の種類はお選びいただけません。
・2種類の基板の併用によるサイズ指定はできません。
・連結可能灯数は必ずお守りください。故障・火災の原因になります。
・本体カラーの色替えも承ります。納期についてはこちらをご参照ください。
・光の色温度合わせができるレンズも各種ございます。対応についてはお問い合わせください(特注品扱いになります)。

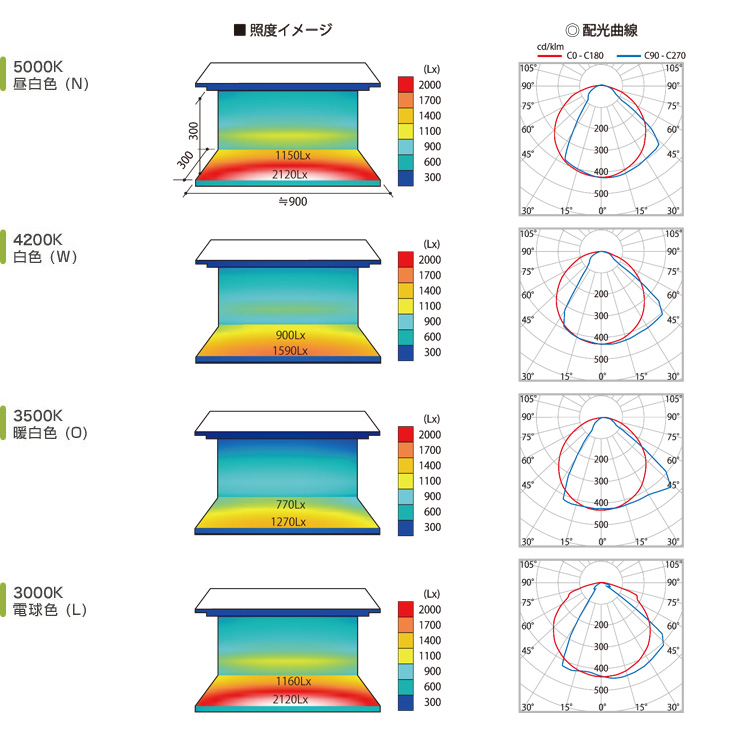

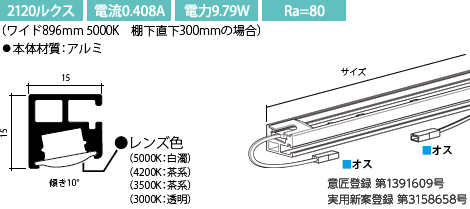

ハイブライト データ

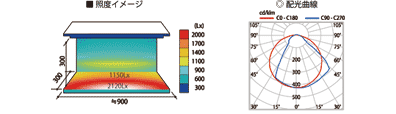

ワイド896mm 棚下直下300mm の場合
5000K昼白色(N)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 870 |
◎ | 発光効率(lm/W) | 88 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 2120 |
4200K白色(W)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 645 |
◎ | 発光効率(lm/W) | 66 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 1590 |
3500K温白色(O)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 515 |
◎ | 発光効率(lm/W) | 53 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 1270 |
3000K電球色(L)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 825 |
◎ | 発光効率(lm/W) | 84 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 2120 |
◎:(地独) 大阪市立工業研究所での実測データ(大工研報第1076〜1079号)を基に作成
■:LED メーカー仕様書データ ◇:当社実測データ
個体差がありますので数値を必ずしも保証するものではございません
