基板の設計を見直し、明るさを維持しつつ消費電力を約20%ダウン。ランニングコストを最低限に抑えることができるため、コストパフォーマンスにも優れています。
寸法など製品の詳細情報(仕様書)をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
ブルーライトカットレンズをご利用いただけます。詳しくはこちらをご覧ください。

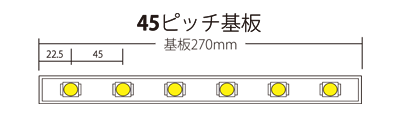

基板サイズ・ピッチ
既製サイズ品番
A.サイズ (mm) |
アル シルバー |
基板数 | B.基板 サイズ (mm) |
電流 (A) |
電力 (W) |
連結可能灯数(1電源につき) | |||
---|---|---|---|---|---|---|---|---|---|
LU-AD-JC LU-AD-CT |
連結時電力 (W) |
LU-ADS | 連結時電力 (W) |
||||||
596 | ¥6,550 | 45P×2 | 540 | 0.160 | 3.84 | 6灯 | 23.0 | 2灯 | 7.7 |
896 | ¥8,800 | 45P×3 | 810 | 0.240 | 5.76 | 4灯 | 23.0 | 1灯 | 5.8 |
1196 | ¥11,750 | 45P×4 | 1080 | 0.320 | 7.68 | 3灯 | 23.0 | 1灯 | 7.7 |
P=ピッチ
LU-SWCなど、その他電源ご使用の場合はこちら参照
別注サイズ品番
灯具本体端部から基板までの距離(アキ
寸法)は下記のように計算してください。
A.サイズ (mm) |
アル シルバー |
ステン カラー |
基板数 | B.基板 サイズ (mm) |
電流 (A) |
電力 (W) |
連結可能灯数(1電源につき) | |||
---|---|---|---|---|---|---|---|---|---|---|
LU-AD-JC LU-AD-CT |
連結時電力 (W) |
LU-ADS | 連結時電力 (W) |
|||||||
320〜579 | ¥4,150 | ¥4,450 | 45P×1 | 270 | 0.080 | 1.92 | 12灯 | 23.0 | 5灯 | 9.6 |
580〜849 | ¥7,050 | ¥7,300 | 45P×2 | 540 | 0.160 | 3.84 | 6灯 | 23.0 | 2灯 | 7.7 |
850〜1119 | ¥9,300 | ¥9,600 | 45P×3 | 810 | 0.240 | 5.76 | 4灯 | 23.0 | 1灯 | 5.8 |
1120〜1389 | ¥12,250 | ¥12,600 | 45P×4 | 1080 | 0.320 | 7.68 | 3灯 | 23.0 | 1灯 | 7.7 |
1390〜1500 | ¥15,800 | ¥16,450 | 45P×5 | 1350 | 0.400 | 9.60 | 2灯 | 19.2 | 1灯 | 9.6 |
切断別寸費込み価格(1本〜20本約2日後出荷) P=ピッチ 青字=要納期
LU-SWCなど、その他電源ご使用の場合はこちら参照
1501〜3000のサイズも承ります。ご希望の場合はお問い合わせください。
エンドパーツとカット寸法
エンドパーツはそれぞれ設置仕様により異なります。
仕様にあったパーツをお選びください。
それぞれの設置仕様により、使うエンドパーツが異なるため、灯具本体のカット寸法が異なります。
-
LU-FHフラットホルダー
ステンレス (1個あたり) ¥130
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、LU-FHを打ち込みして出荷いたします
-
LU-EC151515×15用エンドキャップ
LU-SHスライドホルダー
(セット価格)シルバー Aニッケルサテン クローム Aニッケルサテン ¥150 ¥210 ¥350 ¥450 青字=要納期 青字=要納期
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、左記エンドキャップとスライドホルダーをセット加工して出荷いたします
-
LU-EC151515×15用エンドキャップ
LU-MGH151515×15用マグネットホルダー
シルバー Aニッケルサテン クローム ¥150 ¥210 ¥280 青字=要納期
-
・取り付け方法はこちらをご覧ください。
※セット加工不可
-
LU-EC151515×15用エンドキャップ
LU-WC151515×15用木棚キャッチャー
シルバー Aニッケルサテン ステンレス ¥150 ¥210 ¥200 青字=要納期
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、左記エンドキャップとキャッチャーをセット加工して出荷いたします
-
・連結可能灯数は必ずお守りください。故障・火災の原因になります。
・本体カラーの色替えも承ります。納期についてはこちらをご参照ください。
・光の色温度合わせができるレンズも各種ございます。対応についてはお問い合わせください(特注品扱いになります)。

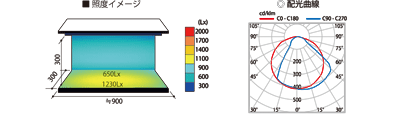

ローエナジー データ

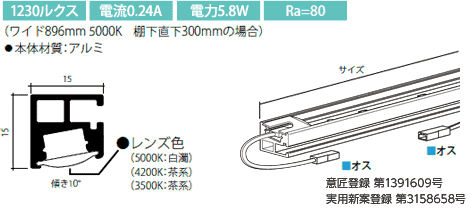

ワイド896mm 棚下直下300mm の場合
5000K昼白色(N)
◎ | 消費電力(W) | 5.8 |
---|---|---|
◎ | 全光束(lm) | 515 |
◎ | 発光効率(lm/W) | 89 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 1230 |
4200K白色(W)
◎ | 消費電力(W) | 5.8 |
---|---|---|
◎ | 全光束(lm) | 380 |
◎ | 発光効率(lm/W) | 66 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 920 |
3500K温白色(O)
◎ | 消費電力(W) | 5.8 |
---|---|---|
◎ | 全光束(lm) | 305 |
◎ | 発光効率(lm/W) | 52 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 730 |
◎:(地独) 大阪市立工業研究所での実測データ(大工研報第1080・1093・1094号)を基に作成
■:LED メーカー仕様書データ ◇:当社実測データ
個体差がありますので数値を必ずしも保証するものではございません
