リフレクスの光学要素を可能な限り継承した「面発光LEDオプティス」。
約25%の省電力化と約30%のコストダウンに成功(リフレクス比)。
寸法など製品の詳細情報(仕様書)をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
基板サイズ・ピッチ
既製サイズ品番
A.サイズ (mm) |
アル シルバー |
基板数 | B.基板 サイズ (mm) |
電流 (A) |
電力 (W) |
連結可能灯数(1電源につき) | |||
---|---|---|---|---|---|---|---|---|---|
LU-AD-JC LU-AD-CT |
連結時電力 (W) |
LU-ADS | 連結時電力 (W) |
||||||
564 | ¥10,900 | L×2 | 540 | 0.300 | 7.2 | 3灯 | 21.6 | 1灯 | 7.2 |
834 | ¥16,450 | L×3 | 810 | 0.450 | 10.8 | 2灯 | 21.6 | × | × |
1104 | ¥21,500 | L×4 | 1080 | 0.600 | 14.4 | 1灯 | 14.4 | × | × |
1374 | ¥26,500 | L×5 | 1350 | 0.750 | 18.0 | 1灯 | 18.0 | × | × |
×:アダプタ容量オーバーのため、使用不可
LU-SWCなど、その他電源ご使用の場合はこちら参照
別注サイズ品番
灯具本体端部から基板までの距離(アキ
寸法)は下記のように計算してください。
A.サイズ (mm) |
アル シルバー ホワイト |
基板数 | B.基板 サイズ (mm) |
電流 (A) |
電力 (W) |
連結可能灯数(1電源につき) | |||
---|---|---|---|---|---|---|---|---|---|
LU-AD-JC LU-AD-CT |
連結時電力 (W) |
LU-ADS | 連結時電力 (W) |
||||||
204〜293 | ¥5,600 | M×1 | 180 | 0.100 | 2.4 | 10灯 | 24.0 | 4灯 | 9.6 |
294〜383 | ¥7,000 | L×1 | 270 | 0.150 | 3.6 | 6灯 | 21.6 | 2灯 | 7.2 |
384〜473 | ¥9,400 | L×1+S×1 | 360 | 0.200 | 4.8 | 5灯 | 24.0 | 2灯 | 9.6 |
474〜563 | ¥10,300 | L×1+M×1 | 450 | 0.250 | 6.0 | 4灯 | 24.0 | 1灯 | 6.0 |
564〜653 | ¥12,000 | L×2 | 540 | 0.300 | 7.2 | 3灯 | 21.6 | 1灯 | 7.2 |
654〜743 | ¥14,400 | L×2+S×1 | 630 | 0.350 | 8.4 | 2灯 | 16.8 | 1灯 | 8.4 |
744〜833 | ¥15,300 | L×2+M×1 | 720 | 0.400 | 9.6 | 2灯 | 19.2 | 1灯 | 9.6 |
834〜923 | ¥17,000 | L×3 | 810 | 0.450 | 10.8 | 2灯 | 21.6 | × | × |
924〜1013 | ¥19,400 | L×3+S×1 | 900 | 0.500 | 12.0 | 2灯 | 24.0 | × | × |
1014〜1103 | ¥20,300 | L×3+M×1 | 990 | 0.550 | 13.2 | 1灯 | 13.2 | × | × |
1104〜1193 | ¥22,000 | L×4 | 1080 | 0.600 | 14.4 | 1灯 | 14.4 | × | × |
1194〜1283 | ¥24,400 | L×4+S×1 | 1170 | 0.650 | 15.6 | 1灯 | 15.6 | × | × |
1284〜1373 | ¥25,300 | L×4+M×1 | 1260 | 0.700 | 16.8 | 1灯 | 16.8 | × | × |
1374〜1427 | ¥27,000 | L×5 | 1350 | 0.750 | 18.0 | 1灯 | 18.0 | × | × |
切断別寸費込み価格(1本〜20本約2日後出荷・※は1本〜20本約6日後出荷) 青字=要納期
×:アダプタ容量オーバーのため、使用不可
LU-SWCなど、その他電源ご使用の場合はこちら参照
1428〜2993のサイズも承ります。ご希望の場合はお問い合わせください。
エンドパーツとカット寸法
エンドパーツはそれぞれ設置仕様により異なります。
仕様にあったパーツをお選びください。
それぞれの設置仕様により、使うエンドパーツが異なるため、灯具本体のカット寸法が異なります。
-
LU-REW103710×37用木棚エンドキャップ
シルバー ホワイト・ブラック (セット価格) ¥460 ¥460 青字=要納期
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、LU-REW1037を打ち込みして出荷いたします
-
LU-CE103710×37用コードイン木棚エンド
シルバー ホワイト・ブラック (セット価格) ¥2,400 ¥2,400 青字=要納期
-
・取り付け方法はこちらをご覧ください。
※セット加工不可
-
LU-RE-FH10×37用フラットホルダー
ステンレス (セット価格) ¥580
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、LU-RE-FHをセットして出荷いたします
-
LU-REC103710×37用エンドキャップ
LU-RE-SH10×37用スライドホルダー
シルバー クローム (1個あたり) ¥200 (セット価格) ¥390
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、左記エンドキャップとスライドホルダーをセット加工して出荷いたします
-
・サイズにより、270mmのL基板、180mmのM基板、90mmのS基板の3種類を使います。
・指定サイズによって基板の種類は決まります。基板の種類はお選びいただけません。
・3種類の基板の併用によるサイズ指定はできません。
・連結可能灯数は必ずお守りください。故障・火災の原因になります。
・本体カラーの色替えも承ります。(※オプティスのエンド部カラー(グレー)は色替えできません)納期についてはこちらをご参照ください。

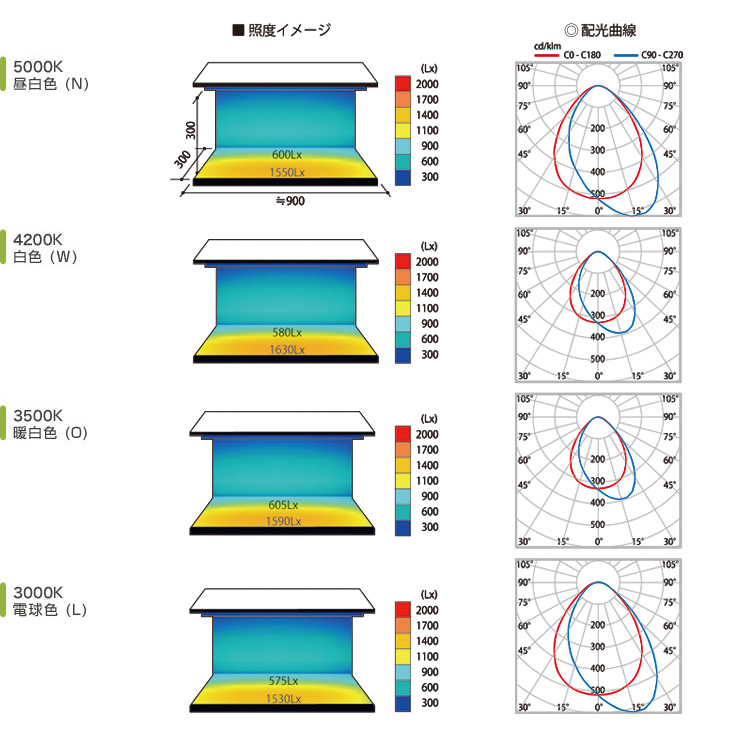

オプティス データ

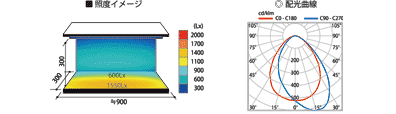

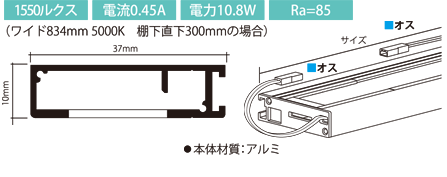

ワイド834mm 棚下直下300mm の場合
5000K昼白色(N)
◎ | 消費電力(W) | 10.7 |
---|---|---|
◎ | 全光束(lm) | 545 |
◎ | 発光効率(lm/W) | 51 |
■ | 演色性(Ra) | 85 |
◇ | 300mm 直下照度(lx) | 1550 |
4200K白色(W)
◎ | 消費電力(W) | 10.6 |
---|---|---|
◎ | 全光束(lm) | 560 |
◎ | 発光効率(lm/W) | 53 |
■ | 演色性(Ra) | 85 |
◇ | 300mm 直下照度(lx) | 1630 |
3500K温白色(O)
◎ | 消費電力(W) | 10.6 |
---|---|---|
◎ | 全光束(lm) | 545 |
◎ | 発光効率(lm/W) | 51 |
■ | 演色性(Ra) | 85 |
◇ | 300mm 直下照度(lx) | 1590 |
3000K電球色(L)
◎ | 消費電力(W) | 10.6 |
---|---|---|
◎ | 全光束(lm) | 525 |
◎ | 発光効率(lm/W) | 50 |
■ | 演色性(Ra) | 85 |
◇ | 300mm 直下照度(lx) | 1530 |
◎:(地独) 大阪市立工業研究所での実測データ(大工研報第0588〜0591号)を基に作成
■:LED メーカー仕様書データ ◇:当社実測データ
個体差がありますので数値を必ずしも保証するものではございません
発注方法についてはこちらをご覧ください。
