一棚分に必要なパーツを一括オーダー可能な「バリューセット」。店舗での展開頻度の高い3パターンをご用意いたしました。ブラケットのサイズ指定はもちろん従来通り灯具の1mm単位でのサイズ指定にも対応できます。灯具本体に取付ける各パーツやJホルダーもセット済でお届けします。
寸法など製品の詳細情報(仕様書)をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
基板サイズ・ピッチ

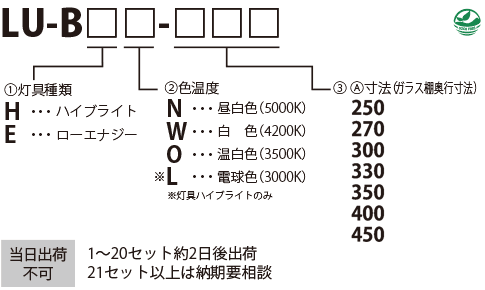

既製サイズ品番
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ(〜897まで) | ||||||
---|---|---|---|---|---|---|---|---|---|
〜303 | 〜438 | 〜573 | 〜597 | 〜708 | 〜843 | 〜897 | |||
0.068A (1.632W) |
0.136A (3.264W) |
0.204A (4.896W) |
0.272A (6.528W) |
0.272A (6.528W) |
0.340A (8.160W) |
0.408A (9.792W) |
|||
LU-BH□-250 | 250mm | 252mm | \7,600 | \8,050 | \11,050 | \11,900 | \11,950 | \14,900 | \15,750 |
LU-BH□-270 | 270mm | 272mm | \7,650 | \8,100 | \11,100 | \11,950 | \12,000 | \14,950 | \15,800 |
LU-BH□-300 | 300mm | 302mm | \7,700 | \8,150 | \11,150 | \12,000 | \12,050 | \15,000 | \15,850 |
LU-BH□-330 | 330mm | 332mm | \7,700 | \8,150 | \11,150 | \12,000 | \12,100 | \15,050 | \15,900 |
LU-BH□-350 | 350mm | 352mm | \7,800 | \8,250 | \11,250 | \12,100 | \12,150 | \15,100 | \15,950 |
LU-BH□-400 | 400mm | 402mm | \8,150 | \8,600 | \11,600 | \12,450 | \12,500 | \15,450 | \16,300 |
LU-BH□-450 | 450mm | 452mm | \8,300 | \8,750 | \11,750 | \12,600 | \12,650 | \15,600 | \16,450 |
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ(〜978以降) | |||||
---|---|---|---|---|---|---|---|---|
〜978 | 〜1113 | 〜1201 | 〜1248 | 〜1383 | 〜1501 | |||
0.408A (9.792W) |
0.476A (11.424W) |
0.544A (13.056W) |
0.544A (13.056W) |
0.612A (14.688W) |
0.680A (16.320W) |
|||
LU-BH□-250 | 250mm | 252mm | \16,200 | \19,200 | \20,050 | \20,300 | \23,300 | \24,100 |
LU-BH□-270 | 270mm | 272mm | \16,250 | \19,250 | \20,100 | \20,350 | \23,350 | \24,150 |
LU-BH□-300 | 300mm | 302mm | \16,300 | \19,300 | \20,150 | \20,400 | \23,400 | \24,200 |
LU-BH□-330 | 330mm | 332mm | \16,350 | \19,350 | \20,200 | \20,450 | \23,450 | \24,250 |
LU-BH□-350 | 350mm | 352mm | \16,400 | \19,400 | \20,250 | \20,500 | \23,500 | \24,300 |
LU-BH□-400 | 400mm | 402mm | \16,750 | \19,750 | \20,600 | \20,850 | \23,850 | \24,650 |
LU-BH□-450 | 450mm | 452mm | \16,950 | \19,950 | \20,800 | \21,000 | \24,000 | \24,800 |
A.寸法250〜350はR-120GHS・400〜450はR-121GHSを使用
品番 | A.寸法 (ガラス棚奥行寸法) |
B.寸法 | 灯具サイズ | |||||||
---|---|---|---|---|---|---|---|---|---|---|
〜583 | 〜597 | 〜853 | 〜897 | 〜1123 | 〜1201 | 〜1393 | 〜1501 | |||
0.080A (1.950W) |
0.160A (3.840W) |
0.160A (3.840W) |
0.240A (5.760W) |
0.240A (5.760W) |
0.320A (7.680W) |
0.320A (7.680W) |
0.400A (9.600W) |
|||
LU-BE□-250 | 250mm | 252mm | \6,900 | \9,800 | \9,850 | \12,100 | \12,550 | \15,500 | \15,750 | \19,300 |
LU-BE□-270 | 270mm | 272mm | \6,950 | \9,850 | \9,900 | \12,150 | \12,600 | \15,550 | \15,800 | \19,350 |
LU-BE□-300 | 300mm | 302mm | \7,000 | \9,900 | \9,950 | \12,200 | \12,650 | \15,600 | \15,850 | \19,400 |
LU-BE□-330 | 330mm | 332mm | \7,000 | \9,900 | \10,000 | \12,250 | \12,700 | \15,650 | \15,900 | \19,450 |
LU-BE□-350 | 350mm | 352mm | \7,100 | \10,000 | \10,050 | \12,300 | \12,750 | \15,700 | \15,950 | \19,500 |
LU-BE□-400 | 400mm | 402mm | \7,450 | \10,350 | \10,400 | \12,650 | \13,100 | \16,050 | \16,300 | \19,850 |
LU-BE□-450 | 450mm | 452mm | \7,600 | \10,500 | \10,550 | \12,800 | \13,300 | \16,250 | \16,450 | \20,000 |
A.寸法250〜350はR-120GHS・400〜450はR-121GHSを使用
灯具本体端部から基板までの距離(アキ寸法)は各灯具のページを参照してください。
ハイブライト
ローエナジー

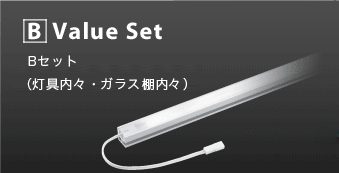

Bセット (灯具内々・ガラス棚内々) ※各パーツとも色替えは不可

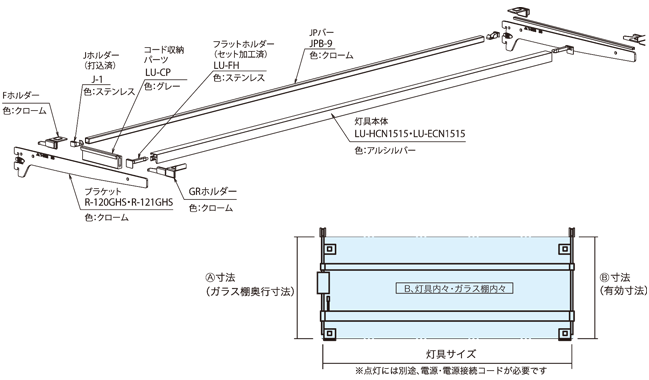

取付手順
- ガラスホルダーを取り付ける
- セット商品のブラケットをサポートにセットし、ガラスホルダーを取り付けます
- JPバーを取り付ける
- セット商品のJPバー(ツメ付)をブラケットに取り付けます
- 灯具を取り付ける
- 灯具本体をブラケットに取り付けます
※セット商品のフラットホルダー(LU-FH)は灯具にセット加工されて出荷されます
- コード収納パーツを取り付ける
- セット商品のコード収納パーツ(LU-CP)を配線側のブラケットに取り付けます
