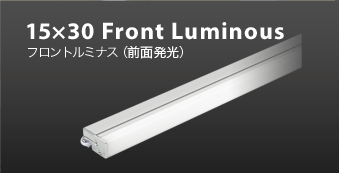

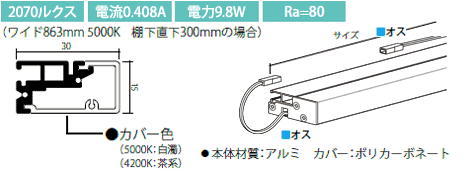

前面にも光を発するので、暗くなりがちなPOPを付ける棚の先端がはっきりと照らされます(1.5mm厚のPOPケースが取り付けられるライン入り)。
また、化粧品などの陳列で使うアクリルカセットにも適しています。
寸法など製品の詳細情報(仕様書)をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
基板サイズ・ピッチ
別注サイズ品番

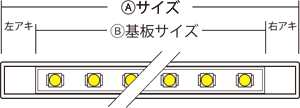

灯具本体端部から基板までの距離(アキ
寸法)は下記のように計算してください。
A.サイズ (mm) |
アル シルバー |
ステン カラー |
基板数 | B.基板 サイズ (mm) |
電流 (A) |
電力 (W) |
連結可能灯数(1電源につき) | |||
---|---|---|---|---|---|---|---|---|---|---|
LU-AD-JC LU-AD-CT |
連結時電力 (W) |
LU-ADS | 連結時電力 (W) |
|||||||
323〜457 | ¥6,450 | ¥6,700 | L×1 | 270 | 0.136 | 3.26 | 7灯 | 22.8 | 3灯 | 9.8 |
458〜592 | ¥8,850 | ¥9,150 | L×1 S×1 | 405 | 0.204 | 4.89 | 4灯 | 19.6 | 2灯 | 9.8 |
593〜727 | ¥10,700 | ¥10,950 | L×2 | 540 | 0.272 | 6.52 | 3灯 | 19.6 | 1灯 | 6.5 |
728〜862 | ¥13,200 | ¥13,500 | L×2 S×1 | 675 | 0.340 | 8.16 | 2灯 | 16.3 | 1灯 | 8.2 |
863〜997 | ¥14,450 | ¥14,750 | L×3 | 810 | 0.408 | 9.79 | 2灯 | 19.6 | 1灯 | 9.8 |
998〜1132 | ¥17,100 | ¥17,350 | L×3 S×1 | 945 | 0.476 | 11.42 | 2灯 | 22.8 | × | × |
1133〜1267 | ¥18,300 | ¥18,600 | L×4 | 1080 | 0.544 | 13.05 | 1灯 | 13.1 | × | × |
1268〜1402 | ¥21,150 | ¥21,400 | L×4 S×1 | 1215 | 0.612 | 14.68 | 1灯 | 14.7 | × | × |
1403〜1537 | ¥22,350 | ¥22,650 | L×5 | 1350 | 0.680 | 16.32 | 1灯 | 16.3 | × | × |
切断別寸費込み価格(1本〜20本約2日後出荷) 青字=要納期 ×:アダプタ容量オーバーのため、使用不可
LU-SWCなど、その他電源ご使用の場合はこちら参照
この灯具は1538以上のサイズは承る事ができません。ご了承ください。
エンドパーツとカット寸法
エンドパーツはそれぞれ設置仕様により異なります。
仕様にあったパーツをお選びください。

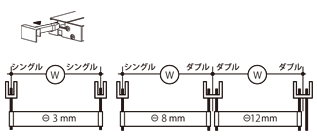

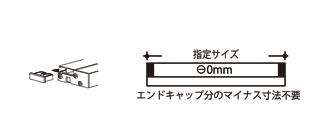

それぞれの設置仕様により、使うエンドパーツが異なるため、灯具本体のカット寸法が異なります。
-

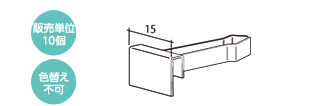

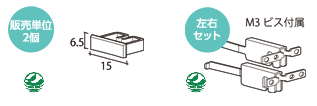

LU-FHフラットホルダー
ステンレス (1個あたり) ¥130
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、LU-FHを打ち込みして出荷いたします
-
LU-FEC153010×30用エンドキャップ
LU-SHスライドホルダー
(セット価格)クローム Aニッケルサテン クローム Aニッケルサテン ¥150 ¥210 ¥350 ¥450 青字=要納期 青字=要納期
-
・取り付け方法はこちらをご覧ください。
-
ご希望により、左記エンドキャップとスライドホルダーをセット加工して出荷いたします
-

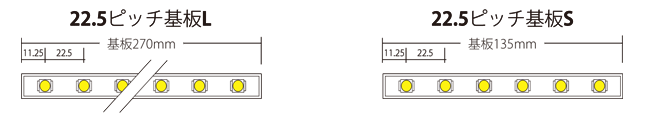

・サイズにより、270mmのL基板と135mmのS基板の2種類を使います。
・指定サイズによって基板の種類は決まります。基板の種類はお選びいただけません。
・2種類の基板の併用によるサイズ指定はできません。
・連結可能灯数は必ずお守りください。故障・火災の原因になります。
・本体カラーの色替えも承ります。納期についてはこちらをご参照ください。

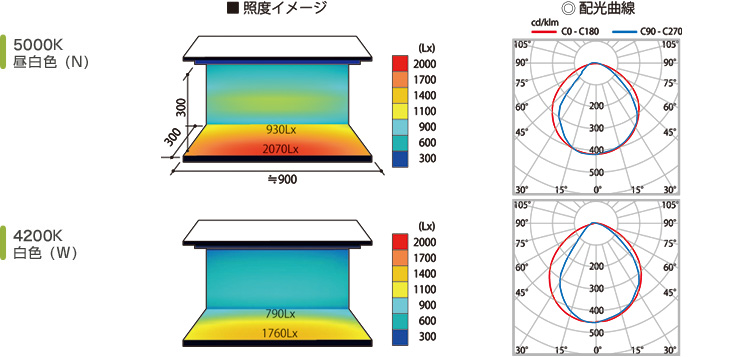

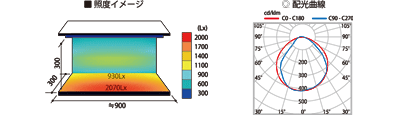

フロントルミナス データ
ワイド896mm 棚下直下300mm の場合
5000K昼白色(N)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 870 |
◎ | 発光効率(lm/W) | 89 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 2070 |
4200K白色(W)
◎ | 消費電力(W) | 9.8 |
---|---|---|
◎ | 全光束(lm) | 690 |
◎ | 発光効率(lm/W) | 70 |
■ | 演色性(Ra) | 80 |
◇ | 300mm 直下照度(lx) | 1760 |
◎:(地独) 大阪市立工業研究所での実測データ(大工研報第1088・1089号)を基に作成
■:LED メーカー仕様書データ ◇:当社実測データ
個体差がありますので数値を必ずしも保証するものではございません
