1
灯具本体（LU-HSN1515など）に15×15用木棚キャッチャー(LU-WC1515）と15×15用エンドキャップ（LU-EC1515）を付けます。
15×15用木棚キャッチャーは取り付ける向きにご注意ください（長い方が手前に来るように取り付けてください）。
※灯具本体（LU-HCN1515など）の切断寸法はワイド⊖3mm（エンドキャップ：1.5mm×両端）です。
灯具シリーズ
SHOPのイメージに合わせた充実のラインナップ
SHOPのイメージに合わせた充実のラインナップ
高照度、省電力
従来の照度を保ちつつ、消費電力を約20％ダウンさせる事に成功。また両サイドの光らない部分を極力少なくし発光面が長くなるように本体灯具サイズを見直しました。
ブルーライトカットレンズをご利用いただけます。
詳しくはこちらをご覧ください
ワイド896mm 5000K 棚下直下300mmの場合

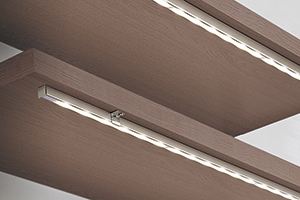

木棚キャッチャー仕様
キャッチャーを使って木棚に灯具本体を取り付ける仕様です。（取り付け用ビス付属）
1
灯具本体（LU-HSN1515など）に15×15用木棚キャッチャー(LU-WC1515）と15×15用エンドキャップ（LU-EC1515）を付けます。
15×15用木棚キャッチャーは取り付ける向きにご注意ください（長い方が手前に来るように取り付けてください）。
※灯具本体（LU-HCN1515など）の切断寸法はワイド⊖3mm（エンドキャップ：1.5mm×両端）です。
2
ビス固定します。（パーツビス穴：φ5） 木棚掘り込み時は、右記のサイズを参照して掘り込みをしてください。
3
安全のため、灯具本体750mm以上の場合は15×15用木棚キャッチャー（LU-WC1515）を3個以上ご使用ください。
また、落下の可能性がありますので、750mm未満の場合でも、最低2個は必ず使用してください。
R-032W/R-033W
木棚用ブラケット
R-132W/R-133W
木棚用ブラケット
LU-WC1515
15×15用木棚キャッチャー（ビス付属）
LU-EC1515
15×15用エンドキャップ
木棚仕様
15×15ベーシックスリム用
ご希望によりキャッチャーとエンドキャップをセット加工して出荷いたします。
ご希望によりキャッチャーとエンドキャップをセット加工して出荷いたします。
・灯具本体取り付けに際し、必要に応じて各種ブラケットをお選びください。
